ADL400 Smartmeter

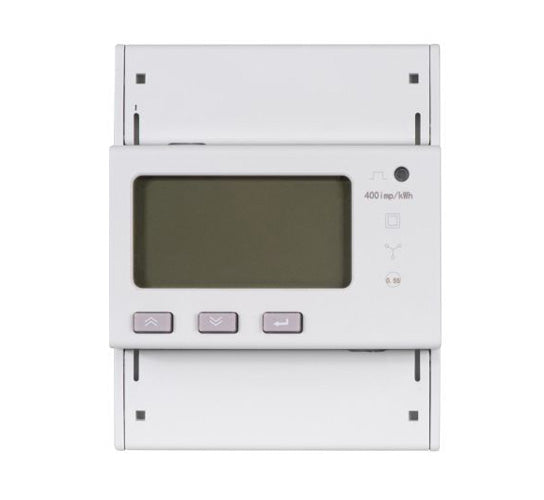

De Smartmeter ADL 400 van SAX Power is een robuust, nauwkeurig multifunctioneel meetapparaat in compacte DIN-rail uitvoering. Het is ontworpen voor driefasige vermogensmeting in fotovoltaïsche en energiemanagementsystemen en biedt uitgebreide analysemogelijkheden en moderne communicatieschnittstellen.
Technische kenmerken & functies
Meet- en analysefuncties
- Driefasige spanningsmeting: 3 × 230 V / 400 V (afhankelijk van nettype).
- Stroommeting: Directe aansluiting tot 80 A (meetbereik: 3 × 1(6) A; 3 × 10(80) A).
- Meetnauwkeurigheid: Spanning/stroom ± 0,2 %, vermogen (actief, blind, schijnbaar) ± 0,5 %.
- Frequentiebereik: 45 – 65 Hz ± 0,2 %.
- Energie-opslag & statistieken: Historische verbruiksgegevens tot 48 maanden (met detaildata van de laatste 90 dagen).
- Harmonische analyse: Detectie van harmonischen (2e – 31e orde) en totale harmonische vervorming.
Communicatie & interfaces
- Interface: RS485, ondersteunt Modbus-RTU en DL/T 645 protocollen.
- Displayfuncties: Toont spanning (U), stroom (I), vermogen (P), blindvermogen (Q), arbeidsfactor (PF), energie (kWh), frequentie en harmonischen.
Mechanische & omgevingsparameters
- Montage: DIN-rail 35 mm (TH35).

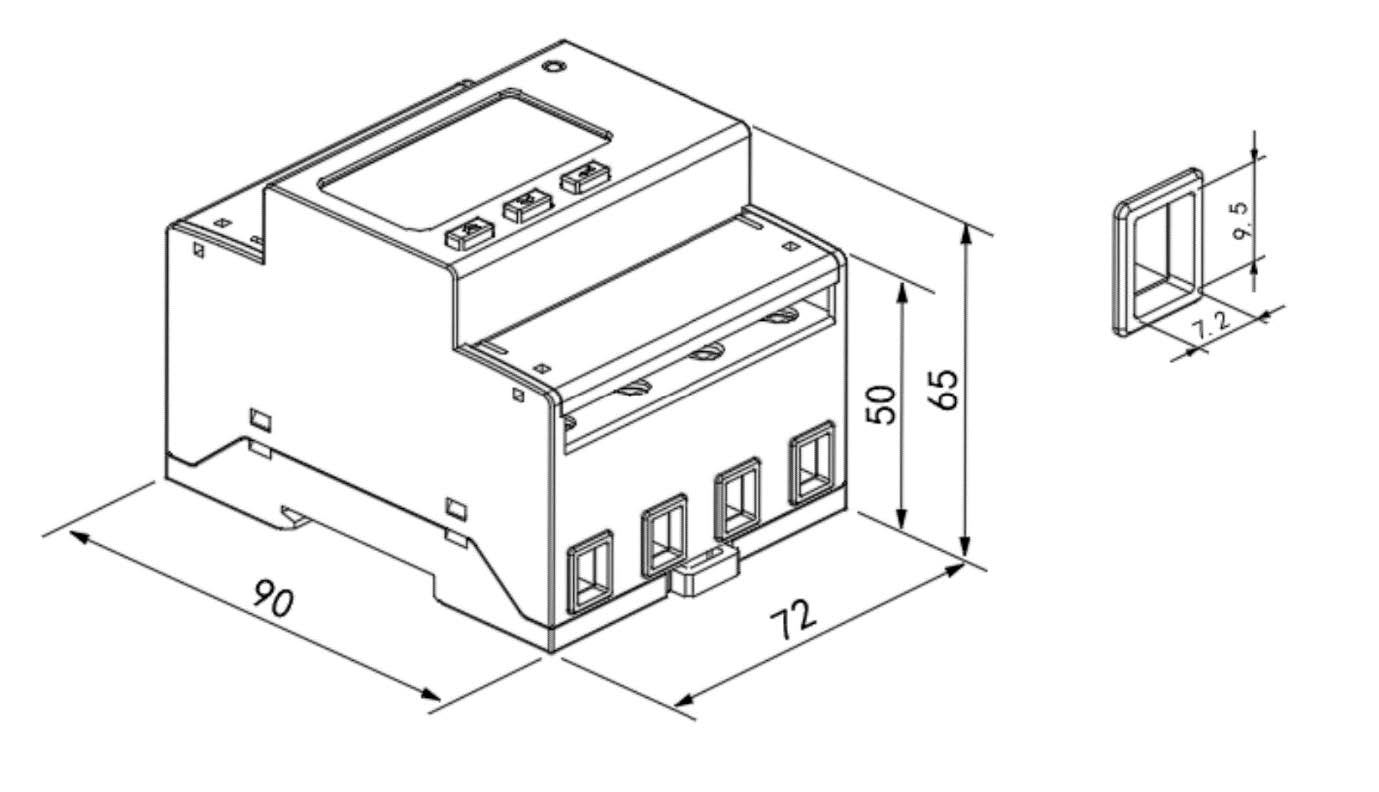

- Afmetingen: 90 mm × 72 mm × 65 mm (L × B × H).
- Gewicht: ca. 0,48 kg.
- Bedrijfstemperatuur: −25 °C tot +55 °C; luchtvochtigheid ≤ 95 % (niet-condenserend).
Toepassingen & gebruiksgebieden
Energiemanagement & statistiek: Ideaal voor industriële en commerciële toepassingen, collectieve installaties of grote PV-systemen.
SCADA-integratie: Dankzij Modbus-RTU en DL/T 645 eenvoudig te koppelen aan automatiserings- en managementsystemen.
PV-opslagoplossingen: Speciaal ontwikkeld voor gebruik met SAX-Power Home-accu’s voor monitoring van energiestromen tussen net, PV-installatie en verbruikers.
Installatie & ingebruikname (standaard)
- Montage: Bevestig op TH35-DIN-rail in de verdeelkast.
- Aansluiting: Verbind spanningen (L1, L2, L3, N) en stroomaansluitingen volgens handleiding.
- Communicatie: RS485-bekabeling (klemmen 21/22) verbinden met opslag- of besturingsunit (polariteit respecteren).
- Netmeting: Smartmeter wordt achter de hoofdaansluitzekering of teller geplaatst om de energiestromen naar verbruikers/opslag te meten.
- Inbedrijfstelling: Na aansluiting toont het apparaat direct meetwaarden op het display.
- Koppeling met webportal & app: Via RS485 worden de data doorgestuurd naar opslag- of cloudoplossingen.
